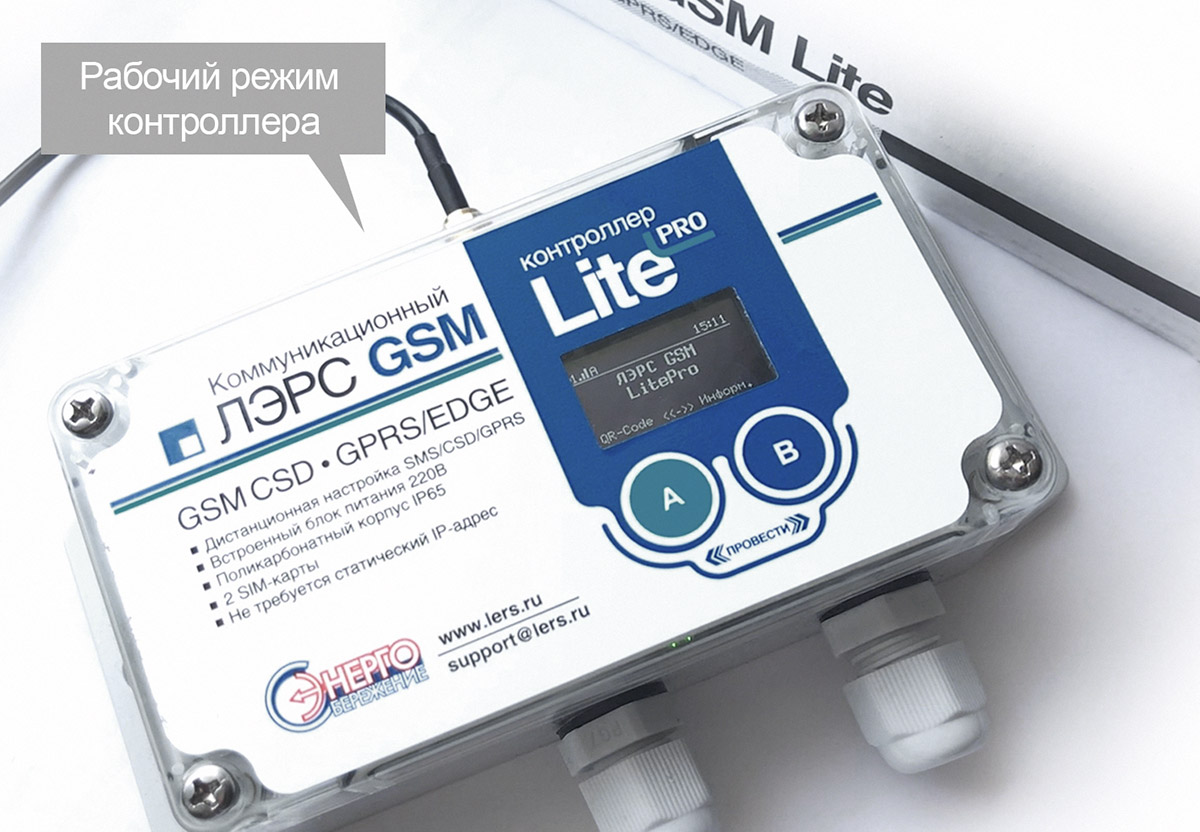

Что такое GSM/GPRS модем (modem) LitePRO и как он работает?
GSM/GPRS модем ЛЭРС LitePro предназначен для организации канала передачи данных между подключенным оборудованием и вышестоящей информационной системой через сети GSM, поддерживающие стандарты «CSD» и GPRS/EDGE. Контроллер не поддерживает расширение интерфейсных портов.
Главные функции и возможности модема:
- Передача данных через сети GSM/GPRS/EDGE: LitePRO поддерживает передачу данных в сотовых сетях стандарта GSM (CSD) и GPRS/EDGE (пакетная передача данных), что позволяет эффективно передавать данные на большие расстояния.
- Подключение к различным приборам учета: GSM LitePro может работать с различными приборами учета (тепло, вода, электричество), оснащенными интерфейсами RS-232 и RS-485, что позволяет интегрировать его в существующие системы учета ресурсов.
- Автономная работа с поддержкой настроек: Контроллер является автономным и работает с предустановленным программным обеспечением. Модификация ПО может быть выполнена только в сервисных центрах или на производстве.
- Энергонезависимая память: Все настройки прибора хранятся в энергонезависимой памяти, что обеспечивает сохранность данных даже при отключении питания.
- Графическое меню и индикация: оборудование оснащёно внешним монохромным дисплеем, который отображает состояние работы, качество сигнала GSM и другую полезную информацию. Он также оснащён сенсорными кнопками для управления и настройки.
- Дистанционное управление и диагностика: Контроллер ЛЭРС поддерживает дистанционное управление через SMS и AT-команды, что позволяет настраивать параметры и проверять состояние устройства удалённо.
- Защита от несанкционированного доступа: Для предотвращения несанкционированного доступа предусмотрены пароли (пользовательский и мастер-пароль), а также защита SIM-карты с помощью PIN-кода.
- Модемные функции: поддержка двух режимов передачи данных: по каналу CSD (модемное соединение) и по каналу GPRS (интернет-соединение), включая режимы TCP-клиент и TCP-сервер.
- Подключение и настройка через интерфейсы RS-232/RS-485
- Расширенные параметры настройки: Контроллер позволяет настраивать такие параметры, как скорость передачи данных, количество битов данных, чётность, количество стоповых битов и контроль потока для последовательных портов, а также параметры для GPRS-соединений.
- Диагностика и восстановление: LitePro поддерживает диагностику уровня сигнала GSM и возможность восстановления параметров по умолчанию, а также предоставляет функции для чтения и записи диагностической информации.

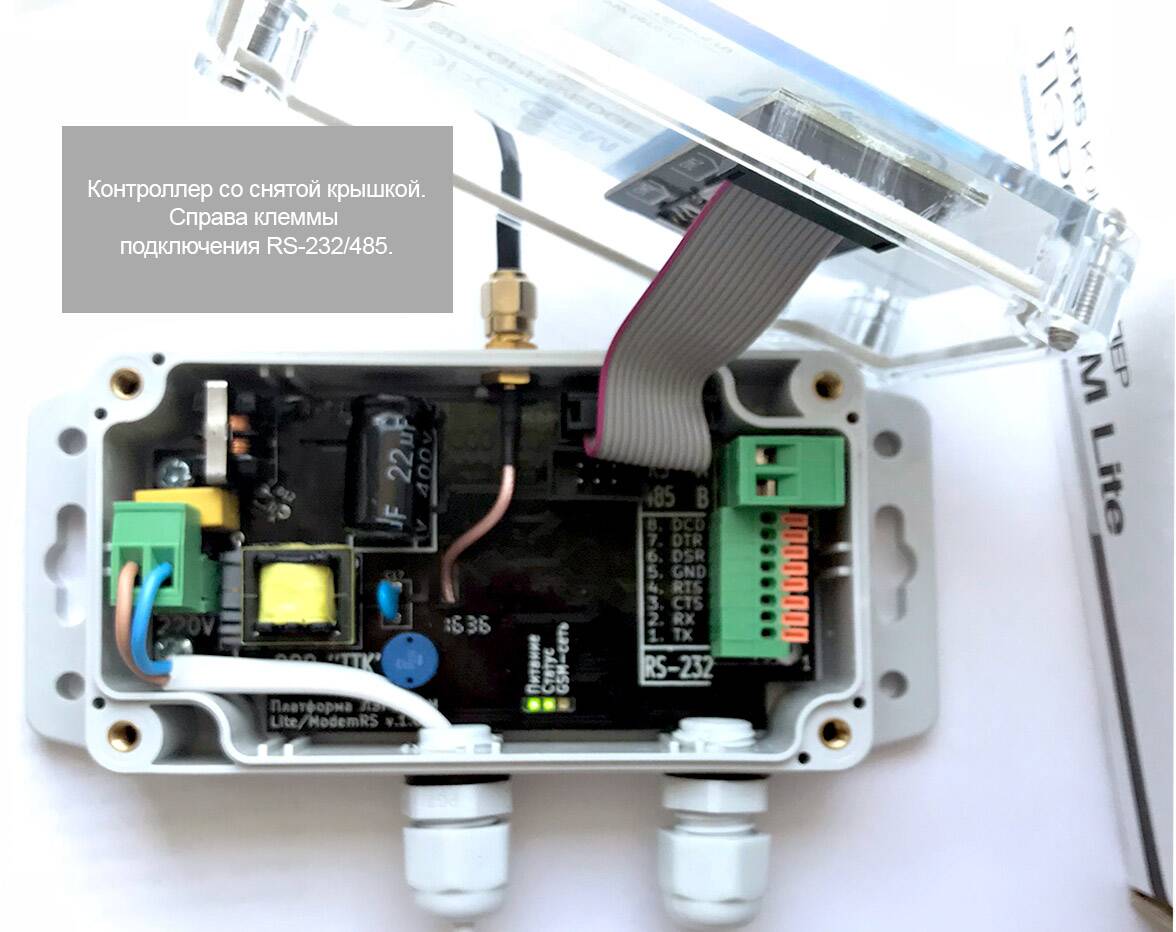

Состав изделия ЛЭРС GSM LitePro:
1. Основной блок аппаратной версии «LC-GSM-MR-1.X.X», включающий:
- Центральную плату;
- GSM-модуль;
- Блок питания;
- Клеммы для подключения интерфейсов RS-232, RS-485 и питания;
- Разъем для подключения индикации и SIM-карты.
2. Кабель для питания;
3.Кабель RS-232 с разъемом DB-9F или DB-9M
4.Штыревую антенну, которая крепится непосредственно к антенному разъему, или внешнюю GSM-антенну (в зависимости от комплектации).
GSM/GPRS модем ЛЭРС LitePro предназначен для организации канала передачи данных между подключенным оборудованием и вышестоящей информационной системой через сети GSM, поддерживающие стандарты «CSD» и GPRS/EDGE. Контроллер не поддерживает расширение интерфейсных портов.
Главные функции и возможности модема:
- Передача данных через сети GSM/GPRS/EDGE: LitePRO поддерживает передачу данных в сотовых сетях стандарта GSM (CSD) и GPRS/EDGE (пакетная передача данных), что позволяет эффективно передавать данные на большие расстояния.
- Подключение к различным приборам учета: GSM LitePro может работать с различными приборами учета (тепло, вода, электричество), оснащенными интерфейсами RS-232 и RS-485, что позволяет интегрировать его в существующие системы учета ресурсов.
- Автономная работа с поддержкой настроек: Контроллер является автономным и работает с предустановленным программным обеспечением. Модификация ПО может быть выполнена только в сервисных центрах или на производстве.
- Энергонезависимая память: Все настройки прибора хранятся в энергонезависимой памяти, что обеспечивает сохранность данных даже при отключении питания.
- Графическое меню и индикация: оборудование оснащёно внешним монохромным дисплеем, который отображает состояние работы, качество сигнала GSM и другую полезную информацию. Он также оснащён сенсорными кнопками для управления и настройки.
- Дистанционное управление и диагностика: Контроллер ЛЭРС поддерживает дистанционное управление через SMS и AT-команды, что позволяет настраивать параметры и проверять состояние устройства удалённо.
- Защита от несанкционированного доступа: Для предотвращения несанкционированного доступа предусмотрены пароли (пользовательский и мастер-пароль), а также защита SIM-карты с помощью PIN-кода.
- Модемные функции: поддержка двух режимов передачи данных: по каналу CSD (модемное соединение) и по каналу GPRS (интернет-соединение), включая режимы TCP-клиент и TCP-сервер.
- Подключение и настройка через интерфейсы RS-232/RS-485
- Расширенные параметры настройки: Контроллер позволяет настраивать такие параметры, как скорость передачи данных, количество битов данных, чётность, количество стоповых битов и контроль потока для последовательных портов, а также параметры для GPRS-соединений.
- Диагностика и восстановление: LitePro поддерживает диагностику уровня сигнала GSM и возможность восстановления параметров по умолчанию, а также предоставляет функции для чтения и записи диагностической информации.
Состав изделия ЛЭРС GSM LitePro:
1. Основной блок аппаратной версии «LC-GSM-MR-1.X.X», включающий:
- Центральную плату;
- GSM-модуль;
- Блок питания;
- Клеммы для подключения интерфейсов RS-232, RS-485 и питания;
- Разъем для подключения индикации и SIM-карты.
2. Кабель для питания;
3.Кабель RS-232 с разъемом DB-9F или DB-9M
4.Штыревую антенну, которая крепится непосредственно к антенному разъему, или внешнюю GSM-антенну (в зависимости от комплектации).
| Порт подключения RS-232/RS-485 | Есть |
| Формат интерфейса RS-232 | Сигналы TX, RX, CTS, RTS, DTR, DSR, DCD, RI, GND |
| Максимальная длина кабеля RS-232 | до 30 м |
| Формат интерфейса RS-485 | Сигналы D+, D-. Полудуплекс. Авто-определение направления передачи. |
| Максимальная длина кабеля RS-485 | до 1200 м |
| Канал, используемый для передачи информации | GSM 900/1800, CSD 9600 v.32, CSD 9600 v.110, GPRS |
| Отображение режимов работы | Монохромный дисплей Отображаются: наличие регистрации в GSM сети, уровень GSM-сигнала, настройки последовательного порта и пр. |
| Антенна | Внешняя, разъем SMA-F Возможно подключение антенны непосредственно на разъем или с использованием кабеля удлинителя |
| Напряжение питания | 100-240В, 0.5А, переменного тока 50Гц |
| Потребляемая мощность | Не более 10 Вт |
| Крепление | Настенное, вертикальное или горизонтальное |
| Степень защиты от окружающей среды | Пыле и влагозащищённое исполнение по классу IP65 по ГОСТ 14254-96, полная защита от пыли и защита от водяных струй под давлением |
| Уплотнение кабельных вводов | Есть |
| Температура эксплуатации | от – 30 C до +60 C. |
| Габаритные размеры корпуса | 115мм х 65мм х 40мм |
| Габаритные размеры, включая крепежные элементы, кабельные и антенные вводы | 145мм х 95мм х 45мм |
| Габаритные размеры упаковки, не более | 165мм х 145мм х 55мм |
| Вес нетто, не более | 0,26 кг. |
| Вес брутто, не более | 0,365 кг. |
- Коммуникационный контроллер ЛЭРС GSM LitePRO, блок питания 220В встроенный

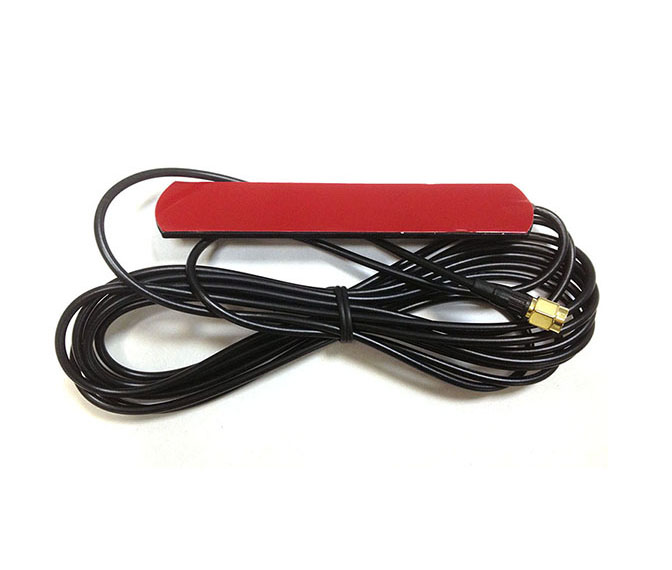

- Внешняя антенна: 900 МГц, 1800 МГц; Kусил: 2 dBi; Разъём: SMA-M; Кабель: 2.5 м; Способ монтажа: на стекло
- Кабель подключения электропитания 220В с вилкой
- Паспорт на изделие
- Упаковка
