Промышленные интерфейсы передачи данных RS-232 и RS-485
Передача данных в промышленной автоматике — это не просто обмен сигналами, а основа надежного контроля и управления процессами. Несмотря на развитие беспроводных технологий, проводные интерфейсы RS-232 и RS-485 остаются стандартом в системах учета тепла, электроэнергии, газа и воды, SCADA-системах, телеметрии и автоматизации. Почему? Они обеспечивают стабильную связь, помехоустойчивость и совместимость с большинством контроллеров и счетчиков.
Но у инженеров и техников часто возникает вопрос: какой интерфейс выбрать — RS-232 или RS-485? Их спецификации различаются по дальности передачи, количеству подключаемых устройств, устойчивости к помехам и другим параметрам. Неправильный выбор может привести к сбоям в передаче данных, необходимости замены оборудования и росту затрат.
Но у инженеров и техников часто возникает вопрос: какой интерфейс выбрать — RS-232 или RS-485? Их спецификации различаются по дальности передачи, количеству подключаемых устройств, устойчивости к помехам и другим параметрам. Неправильный выбор может привести к сбоям в передаче данных, необходимости замены оборудования и росту затрат.
Что такое RS-232 и RS-485?
Промышленные интерфейсы передачи данных RS-232 и RS-485 — это два основных стандарта последовательного обмена информацией, которые широко используются в системах автоматизации, в том числе в учете тепла. Они позволяют подключать контроллеры, счётчики тепла, электроэнергии, газа и воды, модемы и другие устройства к вычислительным системам для сбора и анализа данных.
Но у каждого интерфейса свои особенности, ограничения и сфера применения. Разберем их подробнее.
Интерфейс RS-232
RS-232 — это проводной интерфейс с поддержкой двусторонней передачи данных. По своей структуре он похож на асинхронный последовательный интерфейс UART. Технология не новая, но всё ещё используется для передачи данных через последовательный порт. Раньше он был основным способом подключения телекоммуникационного оборудования и периферии к компьютерам. Сегодня его чаще используют в промышленном оборудовании и микроконтроллерах, так как он прост, надёжен и позволяет передавать данные на большие расстояния.
Передача информации осуществляется по проводам в виде двоичных сигналов с разными уровнями напряжения (кодировка NRZ). Значение «0» передаётся как положительное напряжение (в диапазоне от +5 до +15 В), а «1» — как отрицательное (от -5 до -15 В).
Помимо основных линий для ввода и вывода данных, стандарт RS-232 предусматривает дополнительные линии, предназначенные для аппаратного управления потоком данных и выполнения вспомогательных функций.
Основные характеристики:
- Тип соединения: точка-точка (point-to-point).
- Принцип работы: RS-232 передаёт данные по проводам, используя два уровня напряжения — положительное для «0» и отрицательное для «1».
- Количество устройств: один передатчик и один приемник (1:1).
- Дальность передачи: до 15 метров (по стандарту, но на практике – до 50 м при низких скоростях).
- Скорость передачи: до 115,2 кбит/с (в некоторых реализациях — до 921,6 кбит/с).
- Режимы работы: синхронный и асинхронный, а также два метода управления передачей — программный и аппаратный.
- Физический уровень: асинхронный последовательный обмен через три основные линии — Tx (передача), Rx (прием) и GND (земля).
- Применение: подключение микроконтроллеров, промышленных устройств, ресиверов, систем автоматизации.
Интерфейс RS-485
Стандарт RS-485 был разработан в 1983 году как ответ на недостатки RS-232. Он более современный и помехоустойчивый интерфейс, который подходит для передачи данных на большие расстояния (до 1200 м) и работы в многоточечных сетях.
RS-485 получил широкое распространение и стал основой для создания различных промышленных сетей, активно используемых в автоматизированных системах управления. Для передачи и приёма данных в RS-485 используется одна витая пара проводов, дополнительно экранированная или имеющая общий провод.
Обмен информацией осуществляется с помощью дифференциальных сигналов: одно направление полярности напряжения соответствует логической единице, противоположное — логическому нулю.
При этом RS-485 регламентирует исключительно электрические и временные параметры интерфейса, но не затрагивает:
- требования к качеству сигнала (допустимые искажения, влияние отражений в длинных линиях);
- конкретные виды кабелей и соединителей;
- необходимость гальванической развязки;
- правила обмена данными (протокол связи).
- Тип соединения: многоточечное (multi-point), работа по шине.
- Количество устройств: до 32 передатчиков и 32 приемников (с расширением — до 256 и более).
- Дальность передачи: до 1200 метров. Скорость передачи: до 10 Мбит/с (на коротких дистанциях).
- Физический уровень: дифференциальный сигнал (линии A и B), что делает его устойчивым к помехам.
Ключевые отличия RS-232 и RS-485
Выбор между RS-232 и RS-485 зависит от множества факторов: количества подключаемых устройств, расстояния передачи данных, устойчивости к помехам и архитектуры соединения. Разберем ключевые различия.
Количество подключаемых устройств
RS-232: поддерживает только два устройства — одно передающее и одно принимающее (1:1).
RS-485: позволяет подключить до 32 устройств (стандартное ограничение) и даже до 256 при использовании повторителей и специальных драйверов.
Вывод: RS-232 подходит для простых точечных подключений, а RS-485 — для сетевых решений, например, в системах учета тепла, где необходимо объединить несколько теплосчетчиков.
Дальность передачи данных
RS-232: официально до 15 метров, но при низких скоростях можно дотянуть до 50 метров.
RS-485: до 1200 метров без усилителей.
Вывод: RS-232 ограничен небольшими расстояниями, тогда как RS-485 уверенно работает в больших промышленных объектах.
Защищенность от помех
RS-232: уязвим к электромагнитным помехам, особенно на длинных линиях.
RS-485: использует дифференциальную передачу сигнала (разность потенциалов на двух линиях), что делает его устойчивым к шуму и электромагнитным помехам.
Вывод: для стабильной связи на промышленных объектах RS-485 гораздо надежнее.
Скорость передачи информации
RS-232: максимальная скорость 115,2 кбит/с (иногда до 921,6 кбит/с, но с ограничениями по расстоянию).
RS-485: до 10 Мбит/с (на коротких дистанциях).
Вывод: если важна высокая скорость обмена данными, RS-485 выигрывает.
Тип соединения: точка-точка vs. шина
RS-232: точка-точка (point-to-point) – соединяет только два устройства напрямую.
RS-485: шина (bus) – позволяет объединять десятки устройств в единую сеть.
Вывод: RS-485 — идеальный вариант для систем учета тепла, электроэнергии, газа и воды, где важно подключить сразу несколько приборов.
Конвертер RS-485
Конвертер RS-485 — это устройство, предназначенное для преобразования сигналов между различными интерфейсами связи, такими как RS-232, USB или другими, в сигналы, соответствующие стандарту RS-485. Это позволяет подключать устройства с разными типами интерфейсов, обеспечивая их совместимость.
Например, если у вас есть устройство с интерфейсом RS-232, а вам нужно подключить его к сети, использующей RS-485, конвертер выполнит следующие задачи:
- Преобразует уровни напряжения: RS-232 использует разные уровни для передачи данных, в то время как RS-485 использует дифференциальный сигнал. Конвертер преобразует эти уровни в параметры, совместимые с RS-485.
- Преобразует данные в нужный формат: пакеты данных, передаваемые через интерфейсы, также могут отличаться. Конвертер гарантирует корректную передачу данных между устройствами с разными стандартами.
- Поддержка многоточечных соединений: RS-485 позволяет подключать до 32 устройств, а конвертеры обеспечивают возможность интеграции этих устройств в сеть.
Где используется:
- Промышленная автоматизация: преобразователи RS-485 часто используются в системах управления и мониторинга, где необходимо подключать различные устройства (например, контроллеры, датчики, исполнительные механизмы) с разными интерфейсами.
- Системы учета энергии: для интеграции тепловых счетчиков, электросчётчиков, расходомеров и других устройств, работающих по протоколу RS-485, в автоматизированные системы управления.
- Системы контроля доступа и безопасности: подключение устройств, таких как камеры, детекторы и панели управления, которые могут использовать разные интерфейсы.
- Энергетика и телеметрия: внедрение сетей для мониторинга и контроля, где несколько устройств должны работать как единая система.
- Транспорт: в системах управления, таких как электронные табло или системы учёта и контроля транспорта.

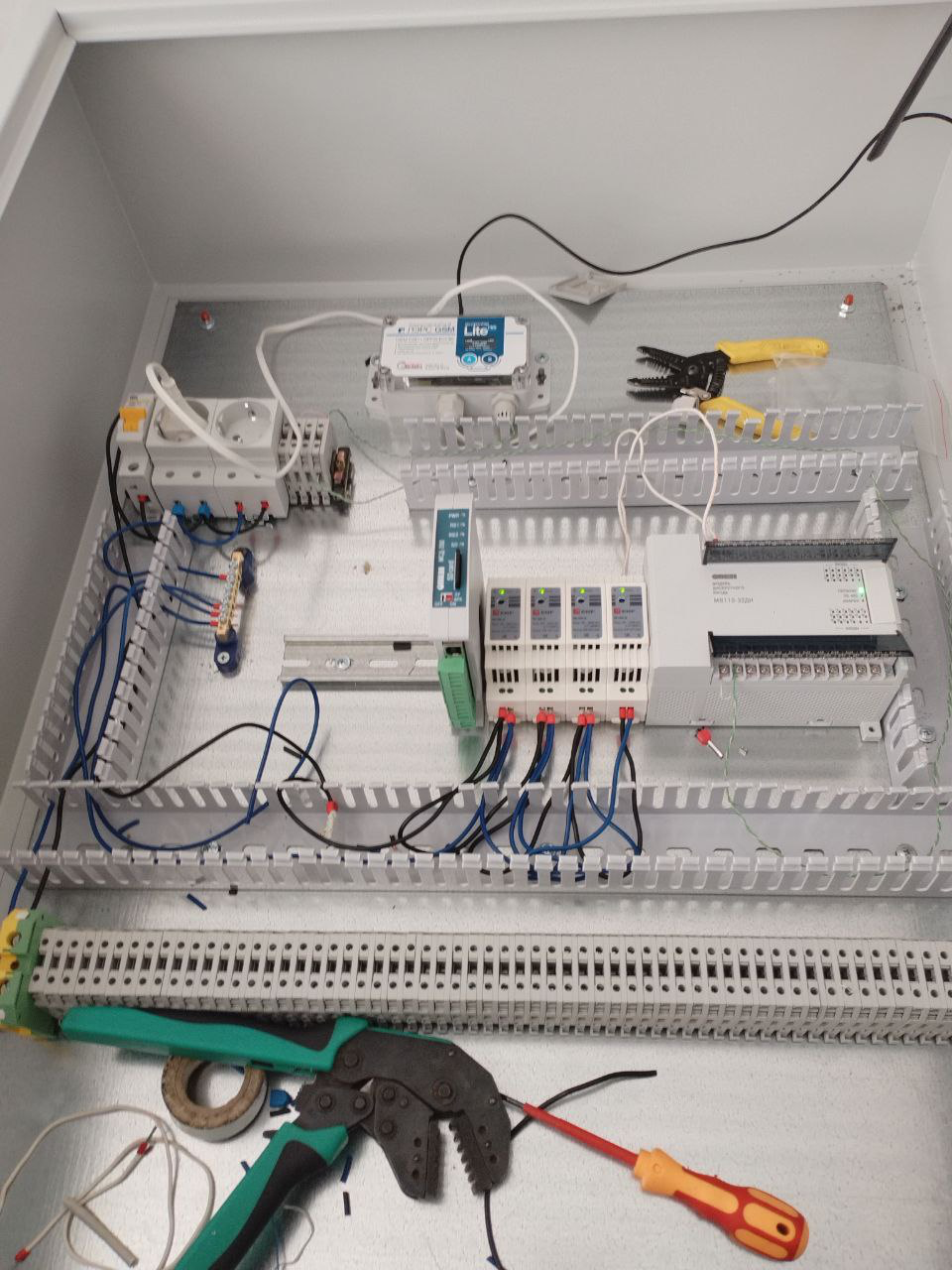

Реальный кейс: подключение модема ЛЭРС GSM LitePRO к теплосчетчику
Задача: инженер на объекте столкнулся с проблемой — теплосчетчик использует интерфейс RS-485, но нужно передавать данные на сервер через GSM-модем.
Традиционно для этого требуется либо прокладка кабеля, либо использование специализированных конвертеров, что может быть затратно и сложно. В данном случае, необходимо было организовать передачу данных посредством GSM связи.
Решение:
Модем ЛЭРС GSM LitePRO был выбран в качестве решения благодаря своей универсальности. Он поддерживает как интерфейс RS-232, так и RS-485, что позволяет ему работать с широким спектром оборудования.
Инженер подключил теплосчетчик к модему через интерфейс RS-485. Модем, в свою очередь, установил соединение с сервером через GPRS/CSD-связь и передал данные.
Важно отметить, что модем GSM LitePRO способен работать в двух режимах передачи данных:
- CSD (Circuit Switched Data) - коммутируемое соединение, похожее на обычный телефонный звонок.
- GPRS (General Packet Radio Service) - пакетная передача данных, более современная и экономичная.
- Была обеспечена стабильная и надежная передача данных с теплосчетчика на сервер.
- Процесс учета тепла был полностью автоматизирован, что снизило риск ошибок и повысило эффективность.
- Благодаря надежности модема, удалось избежать потерь информации.
- Так же стоит упомянуть о том, что модем ЛЭРС GSM LitePRO имеет ряд важных технических характеристик:
Вывод:
- Поддержка различных диапазонов GSM.
- Возможность настройки параметров через SMS или дисплей.
- Прочный корпус, защищающий от внешних воздействий.
- Модем ЛЭРС GSM LitePRO является оптимальным решением для телеметрии, особенно в случаях, когда требуется подключение оборудования с разными интерфейсами.
- Его универсальность и надежность делают его незаменимым инструментом для автоматизации учета и передачи данных в различных отраслях.
- Данный модем, и подобные ему, позволяют организовать удаленный сбор данных с приборов учета, что является важной частью концепции "умного дома" и "умного города".
